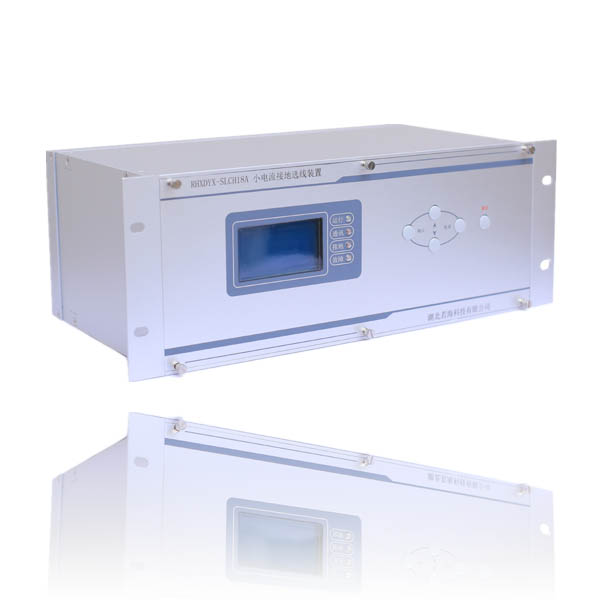

RHXDYX小电流接地选线装置是工业现场电路保护系统的组成部分，该装置能够在电路系统发生接地（弧光或金属性）现象时准确判断出故障出现的位置，并把信息进行远程传输，从而方便现场人员检修。

该系列产品结构采用模块化设计，主控片采用16位高速度自带数据采集模块的高性能单片机，各模块之间采用可冗余校验、多主发送的CAN通讯方式进行数据交换及共享。面板采用显示屏及简单的5键操作功能进行人机对话。

系统采用双看门狗方式来检测系统的运行；较宽的工作输入电压，较高的电流信号测量精度；具备故障和设置信息的记忆功能；具备实时数据和故障数据远传功能。

装置启动运行后，系统时刻监测各段的零序开口电压变化情况，一旦开口电压在连续3ms内的值大于给定的值时，立即启动该段的选线功能，同时对接下来一个周期内的开口电压进行采样并计算有效值，通过有效值的大小来判断系统是否符合接地故障，如果符合条件，则显示屏弹出故障界面，显示故障的位置及故障时的电流值。

在选线方法上，系统采样相位法和*大有效值法。启动选线后，选线部分先采样一个周期的数据，延时若干个周期后进行下一个周期的数据采样；通过对比两采样周期数据的变化来判断相位是否变化，如果相位发生变化（弧光接地发生后消弧设备投入保护的情况），而且其有效值大于一个设定的限值（作为干扰信号值）时，认为该段发生故障；如果该段所有相位都不发生变化（弧光接地时消弧设备不投入保护或发生的是金属性接地），则根据有效值*大法来判断故障位置。

故障发生并选出后，系统给出无源接点报警信号，也可根据客户定制要求外挂一对一的报警接口模块。

技术参数

使用环境

• ◇环境温度：-20℃~+60℃；

• ◇大气压：80~110Kpa；

• ◇空气相对湿度：90%（25℃），50%（60℃）；

• ◇适用范围：3KV~35KV系统；

• ◇周围不能有爆炸危险介质，不得在含有腐蚀性或破坏绝缘的导电介质或气体中使用；

• ◇安装在通风良好、防尘、防沙、防雨的地方。

• ◇选线装置的硬件由电源模块、显示模块、选线模块和CAN总线模块组成。
